WXJ、WSJ、WC、WD系列蜗轮减速机

WXJ系列蜗轮蜗杆减速机

一、产品说明：
    WXJ 、 WSJ 、 WC 、 WD 、 M 型蜗轮减速器为阿米德蚋杆型减速器。它应用于各种传动机械中的减速机构。如：冶金、矿山、化工、建筑、玻璃、医药、食品、塑料、针织等行业的起重及其它机械设备上。其工作环境温度在－ 40 ℃ ～＋ 45 ℃ ，输入轴转数不大于 1500 转 / 分。
二、特点：
    1. 结构紧凑、传动比大、造型美观、体积小、安装使用方便。
    2. 工作平稳、安全可靠、噪音小。
    3. 具有自锁性，这一点对于起重设备尤为重要，特别是单头蜗杆，停车时由于自锁作用，可免因受重力而自行坠落。
    4. 耐磨性好，使用寿命长。

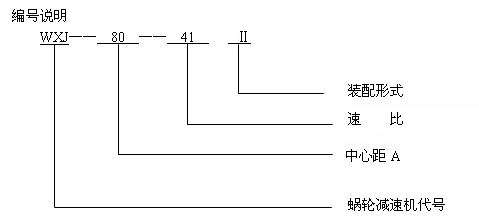

蜗轮减速机型号规格表：

型　　号	A	速　　比	蜗杆头数	蜗轮齿数	模数
WXJ － 43	41	40	1	40	1.5
		20	2
		30	1	30	2
		15	2
WXJ － 50	50	38	1	38	2.5
		19	2
		22	1	22	3
WXJ － 60	60	47	1	47	2
		23.5	2
		36	1	36	2.5
		18	2
		28	1	28	3
		14	2
WXJ 、 WSJ — 80	80	41	1	41	3
		20.5	2
		13.67	3
		30	1	30	4
WXJ 、 WSJ — 100	100	55	1	55	3
		27.5	2
		40	1	40	4
		20	2
		31	1	31	5
		15.5	2
WXJ 、 WSJ — 120	120	39	1	39	5
		19.5	2
		31	1	31	6
		15.5	2
		50	1	50	4
WXJ － 150	150	41	1	41	6
		20.5	2
		33	1	33	7
		51	1	51	5
		25.5	2
WXJ 、 WSJ — 180	180	51	1	51	6
		37	1	37	8
		18.5	2

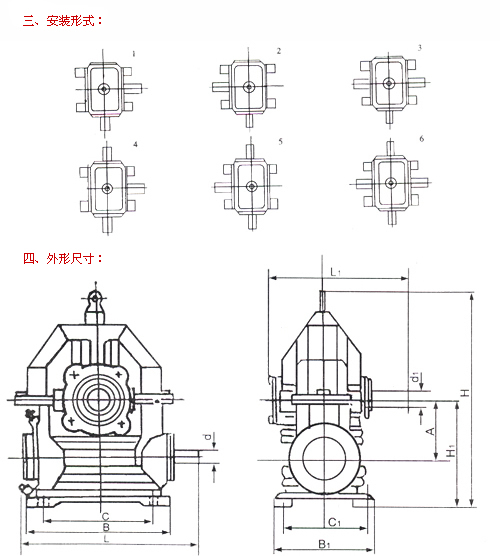

	中心距		轮廓尺寸			地脚孔距		出轴长		轴　径		重量
	A	H₁	H	B	B₁	C	C₁	L	L₁	d	d₁	kg
WXJ － 43	41	82	130	125	105	85	75	165	140	14	18	5
WXJ － 50	50	100	200	145	120	100	85	195	160	18	22	10
WXJ － 60	60	120	230	165	136	115	102	210	180	20	28	18
WXJ － 80	80	160	285	210	160	145	115	285	240	22	30	25
WXJ － 100	100	190	340	250	180	180	140	315	260	30	40	45
WXJ － 120	120	220	379	275	200	200	150	370	290	30	45	60
WXJ － 120	120	150	360	275	200	200	150	360	290	30	45	60
WXJ － 150	150	270	450	374	260	290	200	435	340	40	55	120
WXJ － 180	180	320	540	420	320	300	260	510	415	45	60	165

五、使用及保养：
1. 在安装后检查蜗杆轴的转动是否灵敏，有无卡住、松动等异常现象依次进行空载试机。
2. 旋转方向根据工作需要，可正、反转，不受限制。
3. 蜗杆啮合处滑动速度不大于 7.5m / 秒。
4. 故障与排除方法：
(1)蜗杆轴向上窜动，拆开压盖取出部分轴承座的组合垫圈，调整轴承的间隙，直至转动正常，但不可过紧，以免轴承发热。
(2)漏油：应拧紧输入轴油封，压紧螺栓，如再漏油说明橡胶油封已磨损过度须更换。
5. 机器在满载条件下，机体温度应不超过 60 ℃ 为宜，使用时不可超负荷。
本机润滑采用飞溅方法，使用时的油量应在油尺刻线中（即蜗杆浸油深 1/4 、 1/2 ），一般 3 ～4 个月换油一次，但可根据情况提前或延后。
6. 润滑油：推荐夏天采用 50 号机油，冬天用 20 ～30 号机油。
7. 每月检查各部件间隙，有变动及时调整，经常擦拭以延长使用寿命。
